一、系統功能概述

該系統由一臺工控機控制，可測試風機轉速、扭矩、振動、噪音、溫度濕度、電流、功率，額定點風壓測定，額定點風量測定，以及輸出功率PS，效率Eff ，最大風壓以及各種特性曲線測試。特性曲線測試在測試臺架上進行。全部項目測試程序由計算機采集和檢測，并顯示測試結果。

計算機系統采用WIN7 /WIN8操作系統，能采集、記錄、儲存、顯示各項目測試數據和結果，打印各檢測數據和特性曲線，計算機軟件。

本系統可采用全自動方式控制進/出風量設備，使被測風機工作在指定的壓力點，或使被測風機在指定壓力范圍工作。

本系統可控制變頻電機及變頻器進行調速測試，具有如下優：

1. 通過控制補償風機，克服測試風管的風阻，可測試風機的極限性能。
2. 改變被測風機轉速，獲得風機在不同轉速，不同風阻下的完整性能曲線。

二、生產標準：

1. 本系統依據GB/T1236設計生產制造。
2. 本系統采用噴嘴法進行測量，噴嘴測量系統依據GBGB/T2624-2006生產制造。

三、系統組成

本系統由中控計算機和測量系統組成，測試過程中，智能儀表將壓力，溫度，轉速，扭矩，功率等數據傳輸給計算機，通過本系統集成的操作軟件進行數據處理。可通過自動或手動方式控制測量參數，并會制風機曲線圖。

本系統各部分之間通過先進的CAN總線進行通信，隨機安裝的觸摸顯示屏可實時顯示測量數據及結果，本系統可脫離電腦獨立工作。

四、測量參數及范圍

1. 壓力 : 0-4000pa          精度：1%
2. 流量：160000m3/h        精度： 1%
3．溫度：-50-150度          精度：0.5度
4．速轉測量：0-4000rpm     精度：1rpm（選配）
5．扭矩：0-50N/m           精度：0.1N/m（選配）
6．功率：0-45KW            精度： 1%
7.振動測試范圍：0～100mm/s（振動速度）   精度： 1.5%（選配）
9.主控觸摸液晶屏10寸           工業級電阻屏
10.噪音測試范圍：30-130dB    精度：±1.5dB（選配）
11.風機效率：0-100%          精度：1.5%

五、主要設備配置

1．工控機一臺，含主機和顯示器（選配）
2．風室與風管圖紙：含進口側和出口側測試段、公用段、測量噴嘴等部件的詳細尺寸，加工工藝，控制公差，及傳感器安裝位置等詳細信息。（具體風管具體協商）
4．測試系統硬件一套，詳見下表。含觸摸屏顯示操作面板。
5．測試軟件一套，配合選用各種型號的測試風管。
6．測試系統主機
7. 系統控制柜（選配用戶所需要功率的變頻器-選配件）。

六、詳細設備配置

序號	設備名稱	型號規格	數量	單位	備注
1	系統控制柜	柜式	1	臺	放置儀表及系統內含電氣控制部分   風機電機控制并檢測電流信號
3	電能檢測系統	YF150	1	把	測試三項電流、電壓，有功功率，無工功率
4	扭矩轉速儀	YF180	1		測試風機轉速、轉矩、軸功率（選配）
5	壓力傳感器	集成	6	路	出口靜壓測試
					動壓測試
					進口靜壓測試
					配套使用、測試風量、動靜壓
6	溫度傳感器	集成 PT1000	1	路	測試多路溫度
7	轉數計	單獨轉速計	1	路	有效轉速
8	振動測量儀		1	臺	電機振動測試客戶選配
9	聲級計		1	個	噪聲測量（選配）
10	濕度計	系統集成	1	路	現場濕度
11	整個中控系統柜		1	套	1.8*0.8*0.4米
12	10寸觸摸工業級液晶屏	系統集成	1	套	觸摸控制整套系統操作
13	總測試系統	系統集成	1	套	根據客戶被測風機參數訂制
14	測試軟件		1	套	風機專用測試軟件   包含多種測試風管選項
15	運費		1	次	根據客戶要求具體協商
16	變頻器		1	套	根據功率選配變頻器（選配）
17	變頻風機		1	套	客戶自備
18	其它輔助配件		1	批	客戶自備
19	現場電纜電線		1	批	客戶自備
			1	套

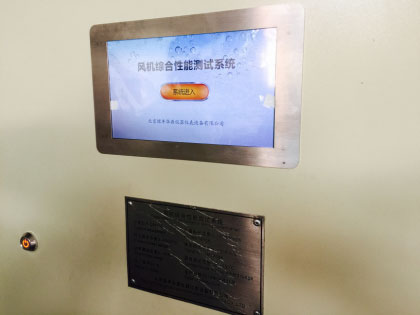

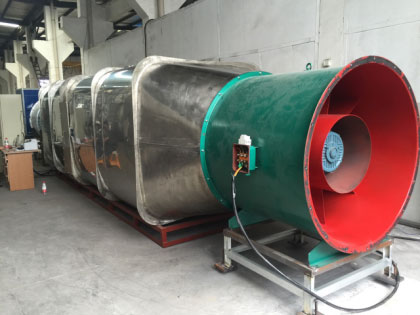

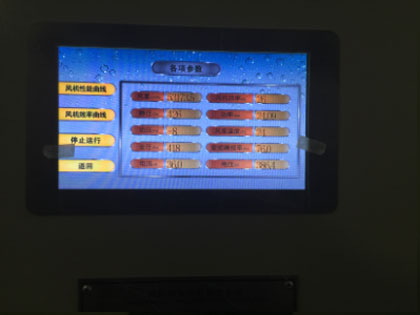

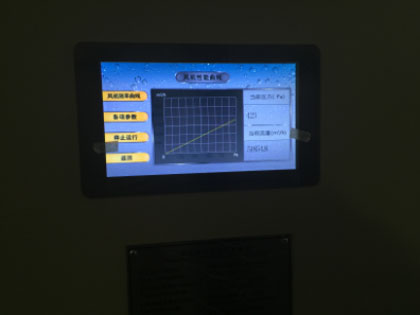

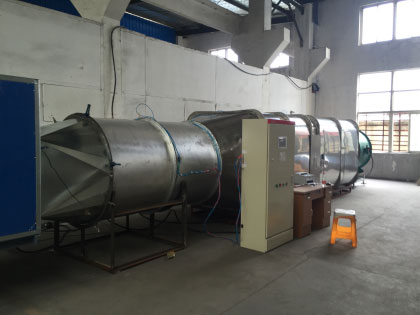

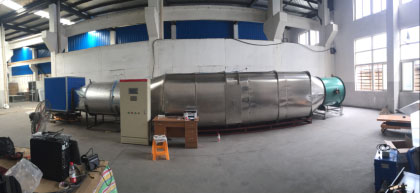

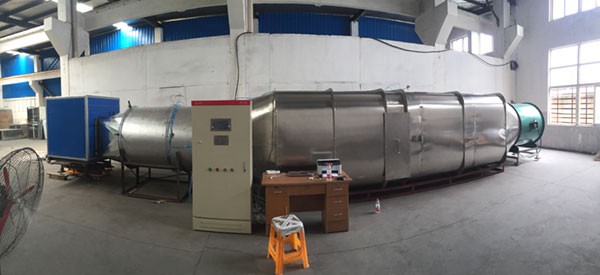

系統現場照片

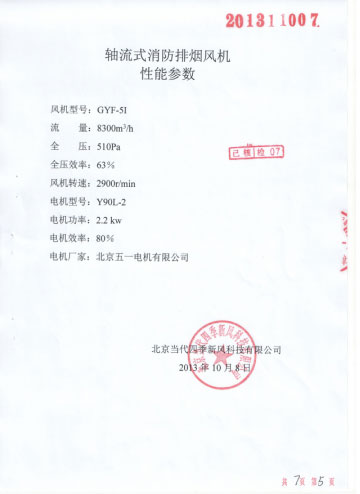

天津消防研究所提供的標準防火風機和檢測報告

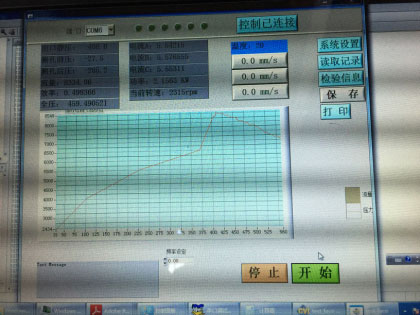

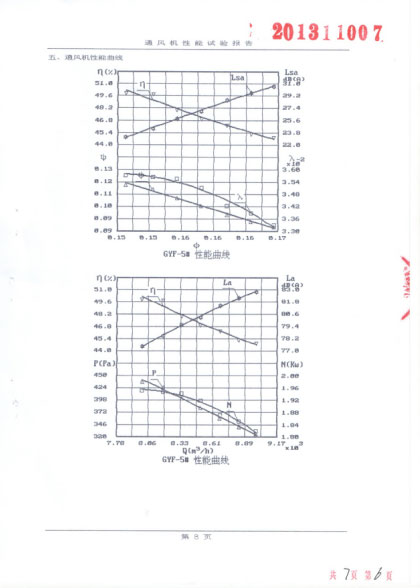

顯示數據對比檢測過的標準風機曲線圖
